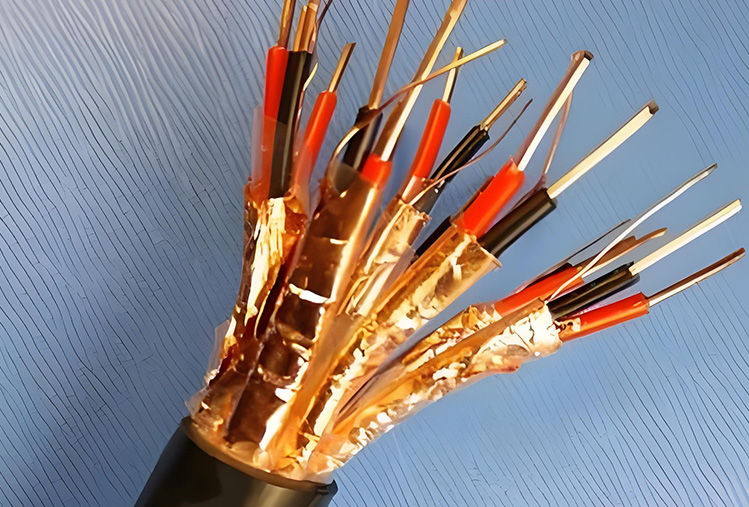

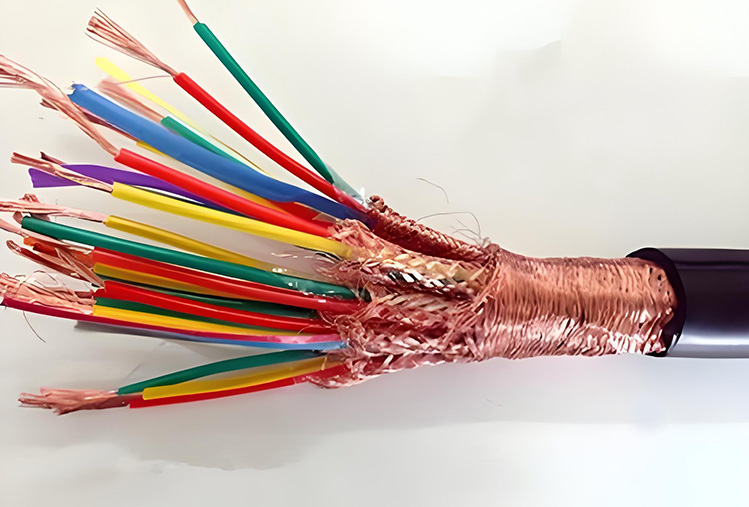

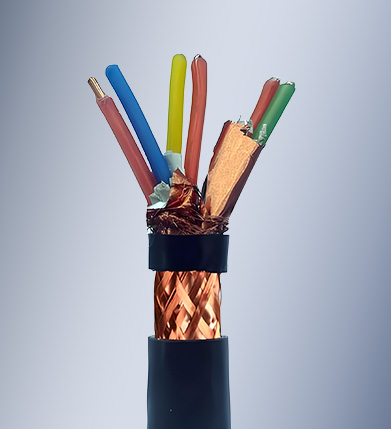

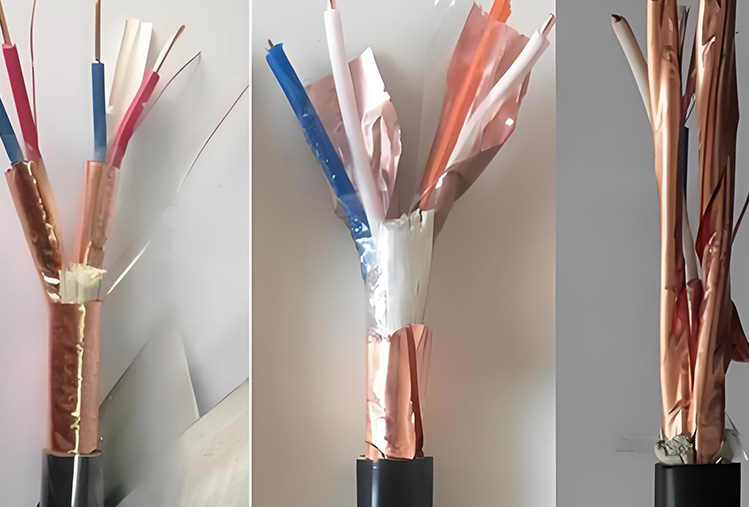

Cable de instrumentación con blindaje general (par/triada)
Este producto es el «cable de señal estándar» para sistemas de control de automatización de procesos. Su diseño central consiste en aplicar una protección general (por ejemplo, un laminado de aluminio y polietileno con cable de drenaje o una trenza de cobre) alrededor de múltiples pares o tríadas trenzados.
Descripción General
Este producto es el «cable de señal estándar» para sistemas de control de automatización de procesos. Su diseño central consiste en aplicar una protección general (por ejemplo, un laminado de aluminio y polietileno con cable de drenaje o una trenza de cobre) alrededor de múltiples pares o tríadas trenzados. Esta estructura protege eficazmente contra interferencias electromagnéticas externas, garantizando una transmisión estable y precisa de señales analógicas (por ejemplo, 4-20mA, termopares) o de señales de datos de baja frecuencia. Es la opción confiable para conectar instrumentos de campo a gabinetes de sistemas de control.
Características principales y ventajas
- Excelente inmunidad a EMI: El blindaje general proporciona una protección unificada para todos los núcleos, evitando que el ruido electromagnético externo afecte la precisión de la señal.
- Alta integridad de señal: El diseño de par/trío trenzado en sí mismo minimiza la diafonía interna, lo que, combinado con la protección general, garantiza un canal de señal limpio.
- Protección rentable: Ofrece una solución de blindaje rentable para cables multipar, adecuada para la mayoría de entornos industriales.
- Instalación y puesta a tierra relativamente sencillas: Solo requiere una conexión a tierra de extremo único para la protección general, lo que facilita la instalación y el mantenimiento.
Aplicaciones Típicas
- Conexiones de señales de instrumentación de procesos en plantas petroquímicas, de energía y de tratamiento de agua (transmisores de temperatura, presión, flujo, etc.).
- Cableado para módulos de entrada/salida analógicos de sistemas PLC/DCS.
- Los buses de comunicación de datos de baja frecuencia requieren inmunidad a la EMI (por ejemplo, Modbus, Profibus-PA).

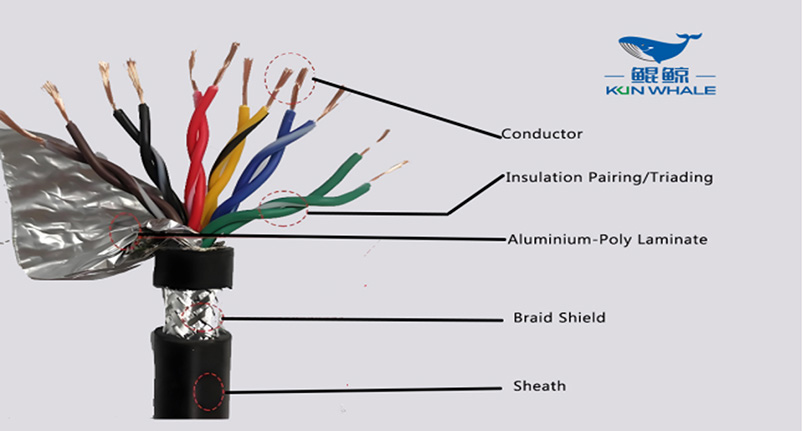

Construcción
Conductor: Cobre desnudo o estañado de hilos finos (típicamente Clase 5) para mayor flexibilidad.
Aislamiento: Polietileno (PE) o polipropileno (PP) codificado por colores para propiedades dieléctricas estables.
Emparejamiento/Triado: Dos o tres núcleos se trenzan entre sí con una longitud de capa específica, crucial para la supresión de diafonía.
Escudo general: Polilaminado de aluminio con cable de drenaje de cobre, o escudo trenzado.
Fundas: PVC, poliuretano (PUR) o LSZH para protección mecánica.
Datos Técnicos
- Clasificación de voltaje: 300/500V.
- Resistencia de aislamiento: ≥ 20 MΩ·km.
- Rango de temperatura: Fijo: -20°C a +70°C (PVC);
- Flexible: -5°C a +70°C.
- Efectividad de apantallamiento: ≥ 70 dB (depende del tipo de apantallamiento y de la frecuencia).
- Normas: Cumple con IEC 60502-1, BS EN 50288, UL/CSA y otras normas relevantes.
Equipos de Producto
Nuestra empresa cuenta con más de 30 líneas de producción automatizadas y 3 máquinas automáticas de trefilado de cobre/aluminio, lo que permite la producción continua 24 horas al día.
Materias Primas
Mediante la adquisición de materias primas de primera calidad para nuestros compuestos de aislamiento y cubierta, ofrecemos a nuestros clientes un rendimiento excepcional a un precio inigualable.
Equipos de Inspección
Cumpliendo estrictos protocolos científicos, hemos establecido un régimen integral de inspección de calidad. Este sistema controla minuciosamente todos los aspectos de la fabricación, desde la inspección inicial de las materias primas, el monitoreo en tiempo real de los procesos de producción hasta la certificación final del producto, garantizando una calidad y fiabilidad sin precedentes.
Empaque y Entrega
1. Certified & Secure:IPPC-certified packaging with reinforced strapping to protect against damage. 2.Customized Solutions:Tailored packaging designs to fit various cable specifications and container sizes. 3.Global Logistics:Efficient worldwide shipping with full tracking for timely and reliable delivery.
Equipos de
Producto
Materias
Primas
Equipos de
Inspección
Empaque y
Entrega
Por Qué Elegirnos
Producto Personalizado
Nuestra fábrica puede personalizar las propiedades de los productos según los requisitos del cliente. Simplemente proporcione muestras; las analizaremos y fabricaremos productos idénticos de acuerdo con los resultados obtenidos.
Garantía de Calidad
30 líneas de producción automatizadas, más de 10 años de experiencia | Pedidos millonarios | Plazo de entrega en 10 días.Producción ininterrumpida 24 horas al día para mejorar nuestra capacidad de entrega.
Especificaciones de Modelos
Ofrecemos una gama completa de cables de potencia, cables de control, cables aéreos, cables de aleación de aluminio, cables con cubierta de goma, cables ignífugos con aislamiento mineral y otros tipos, con tensiones hasta 35 kV inclusive. Solución integral para satisfacer todas sus necesidades.
Fecha de Entrega Estable
Su socio fiable para el suministro de cables puntuales y de alta calidad. Contamos con un laboratorio equipado con más de 50 instrumentos de precisión, por lo que no admitimos errores: cada lote de cobre, aluminio y accesorios se inspecciona exhaustivamente desde su recepción hasta el envío. Este control de calidad integral garantiza que cada metro de cable sea perfecto, para que sus proyectos se mantengan dentro del plazo establecido.
Producto Personalizado
Garantía de Calidad
Especificaciones de Modelos
Fecha de Entrega Estable
FAQ
Cuál es su plazo de entrega?
Aproximadamente 7 a 15 días.
Ofrecen servicios personalizados para especificaciones especiales?
Sí, podemos fabricar productos personalizados según sus requisitos. El embalaje y el envío también son opcionales.
Qué hacemos si encontramos problemas de calidad?
No permitimos que productos no cualificados salgan de la fábrica. Contamos con un sistema de inspección de calidad estandarizado. Si se confirma que es un problema de nuestro producto, lo resolveremos de inmediato.
Cuál es su capacidad de producción mensual y su cantidad mínima de pedido (MOQ)?
Capacidad de producción mensual: 20 millones de dólares estadounidenses. No tenemos MOQ fija; aceptamos pedidos de cualquier tamaño, siempre que cumplan el volumen básico para iniciar la producción.
Son empresa comercial o fabricante?
Somos fabricante directo con nuestra propia fábrica y líneas de producción. A diferencia de las empresas comerciales, controlamos cada paso desde la adquisición de materias primas hasta la entrega final, garantizando una mejor calidad y precios más competitivos.
Cuánto tardamos en recibir las muestras?
Si el producto con las especificaciones y tamaños que necesita está en stock, se lo enviaremos lo antes posible. Si no hay existencias, lo prepararemos en 2 a 3 días y luego se lo enviaremos a su empresa.
Proporcionan muestras? Son gratuitas o con costo adicional?
Sí, proporcionamos muestras. Para productos estándar, las muestras suelen ser gratuitas (solo cubre el envío); para muestras personalizadas, puede haber un pequeño costo (reembolsable al realizar el pedido al por mayor). Comparta sus especificaciones y confirmaremos los detalles.
